Längs- und Plankopierwerk LP320-F DH90280-30

Zum Kopieren und Plandrehen!

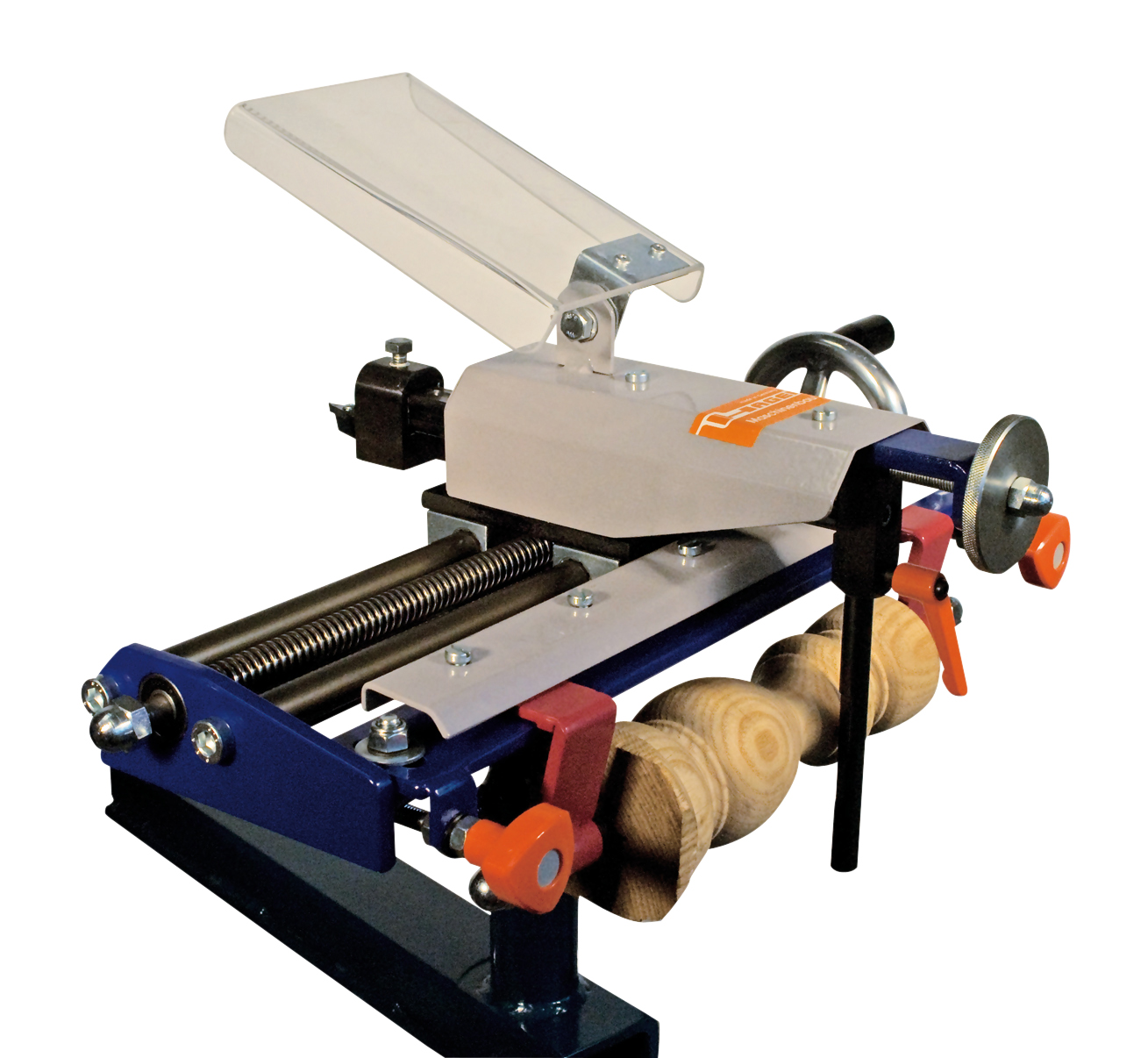

Das Längs- und Plankopierwerk wird in die Handauflage eingesteckt. Somit kann es sekundenschnell montiert werden. Die Abtastung erfolgt über einen Doppeltaster für Rund- und Spitzstahl. Eine beidseitige Feinzustellung erleichtert das Einstellen und dient auch als Zustellung auf den Werkstückdurchmesser. Das Handrad kann beidseitig montiert werden. Der Schlitten läuft auf einer einstellbaren Messingführung. (Abb.mit Originalabtastung)

• Schaftdurchmesser 30 mm
• Bedienseite beidseitig
• Optional Originalabtastung für LP320-F max Einspann 100 mm

Grundausstattung

• Höheneinstellring
• Doppeltaster für Rund- und Spitzstahl
• Hartmetall-Wendeplatte mit Halter
• Glockenmesser HSS Ø 14 mm mit Halter
• verstellbarer Plexiglasschutz
• 1 Schablonenrohling 75 x 4 x 330 mm

Technische Daten

• Kopierlänge 320 mm
• Profiltiefe 62 mm
• Gewicht ca. 10,5 kg

Für viele Fabrikate lieferbar.
