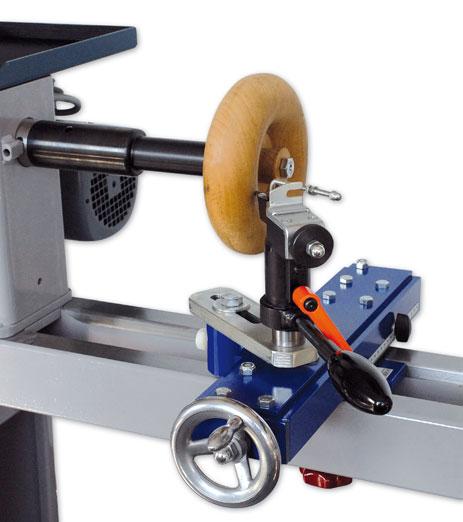

Ringdrehvorrichtung R50 DH90140

T

Hochwertige, eigenständige Vorrichtung zum Drehen von Ringen.

Das Arbeitsprinzip ist ähnlich der Kugeldrehvorrichtung HKD120. Es wird dabei nur der Drehpunkt aus der Mitte gekurbelt. Ein Teller wird auf die Verlängerungswelle geschraubt. So können aus einem Teller mehrere Ringe herausgearbeitet werden. Der Vorteil gegenüber dem R30 Gerät ist die Verstellung über Handkurbel und Maßskala. 2 Einstellschrauben dienen zur exakten Winkeleinstellung zwischen dem Maschinenbett auf 90°. Wird der Drehpunkt auf 0 gestellt, können auch Kugeln von ca. 8 – 120 mm hergestellt werden.

Details:
• Ringgröße stufenlos verstellbar über Gewindespindel mit Maßskala
• Ringdurchmesserstufenlos verstellbar
• Tiefenanschlag
• Hartmetallwendeplattenstahl mit Halter
• Ringdrehverlängerungswelle passend für M33 x 3,5 (DIN 800)
• Inkl. Schraub und Klemmscheibe

Wichtig:
Bei Bestellung bitte unbedingt Fabrikat und Type der Drechselbank angeben!
