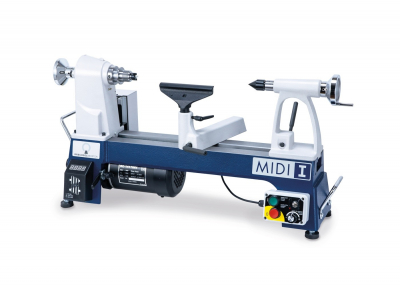

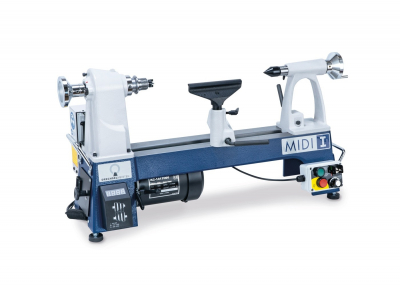

Der Klassiker! Professionelle, sehr sauber verarbeitete Kleindrechselbank mit herausragenden Eigenschaften.
Die MIDI 1 ist die überarbeitete Version des Tischdrechselbank-Klassikers MIDITEC FU-175, welche sich in unzähligen Drechselwerkstätten bestens bewährt hat. Die neue Version behält die soliden Eigenschaften des Vorgängers bei und ergänzt diese mit modernen Sicherheitseinrichtungen. So verfügt die MIDI 1 nun über einen beleuchteten LED-Starttaster (leuchtet bei Maschinenbetrieb) und einer neuen Spindel mit M33 x 3,5 mm Gewinde und ASR-(Euro-)Ablaufsicherungsnut. Eine gelbe LED-Warnlampe leuchtet bei aktiviertem Rückwärtslauf. Das Handrad am Reitstock ist nun mit einer gelagerten Kurbel ausgestattet.
Die Tischdrechselbank MIDI 1 ist komplett aus Grauguss gefertigt. Sie eignet sich für das Drechseln allerfeinster Arbeiten, wie z.B. Schreibgeräte, aber dank der großen Kraftreserven (starker 1 PS Motor mit hochwertigem Frequenzumrichter) genauso für die Herstellung von Schalen. Auf jeder Riemenscheibe kann z.B. gestrehlt und gedrechselt werden.
- Maschine mit Frequenzumrichter für optimale Kraftentfaltung im gesamten Drehzahlbereich
- Große Spitzenhöhe von ca. 178 mm
- Starker 1 PS Motor

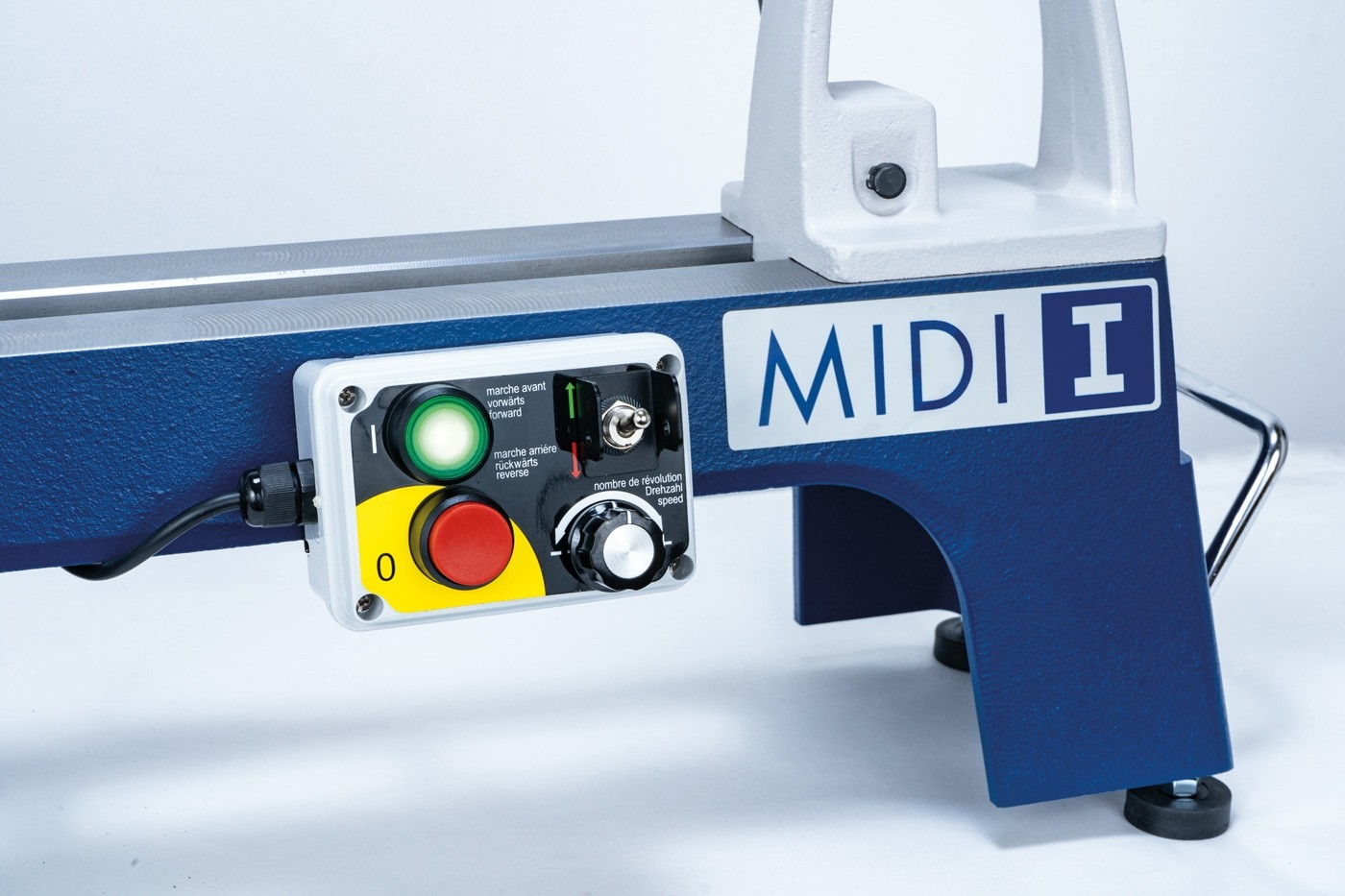

- Bewegliche, magnetische Bedieneinheit mit LED-Starttaster
- Spindelanschluss M33 x 3,5 – jetzt mit ASR-(Euro-)Ablaufsicherungsnut

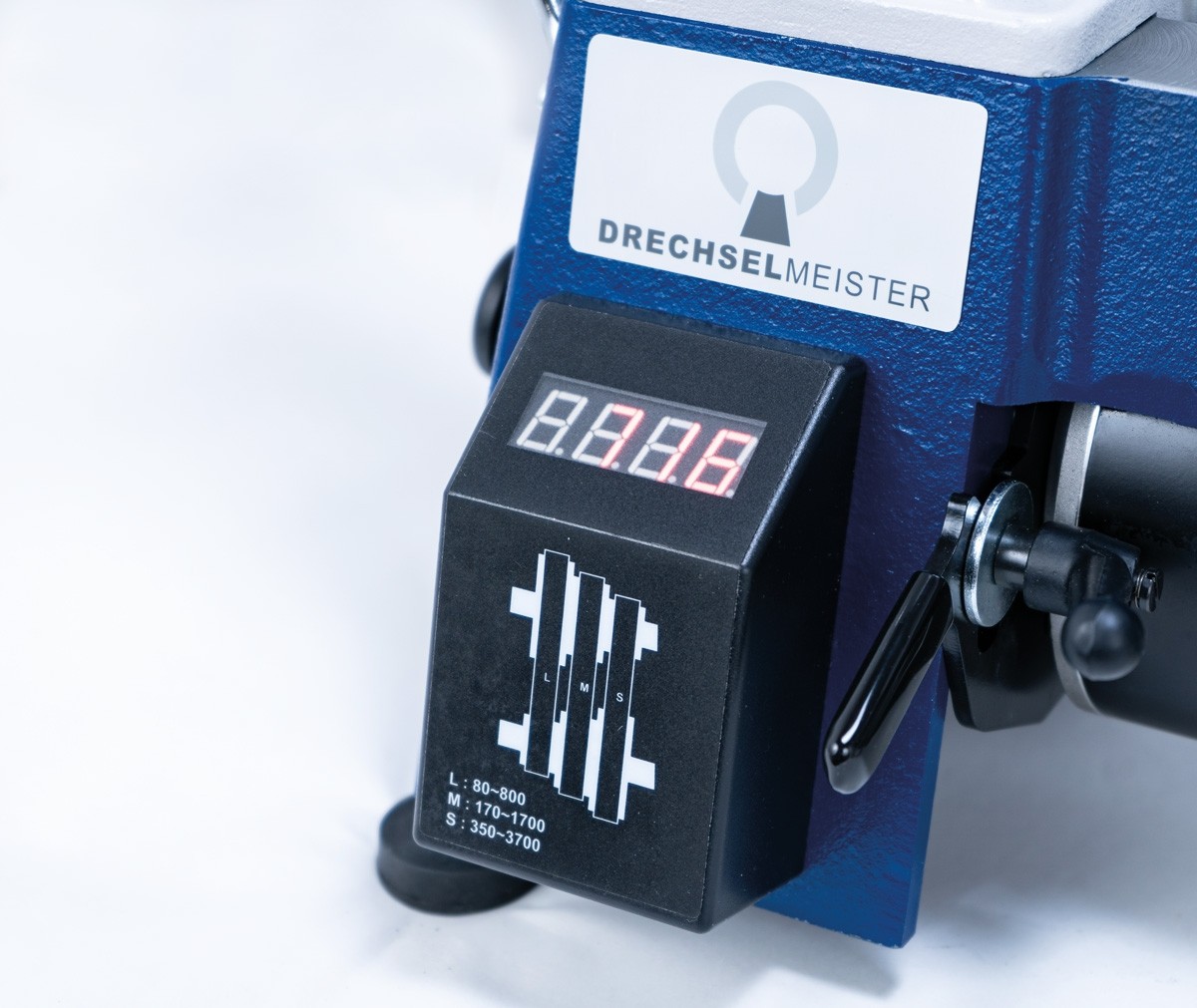

- Digitale Geschwindigkeitsanzeige

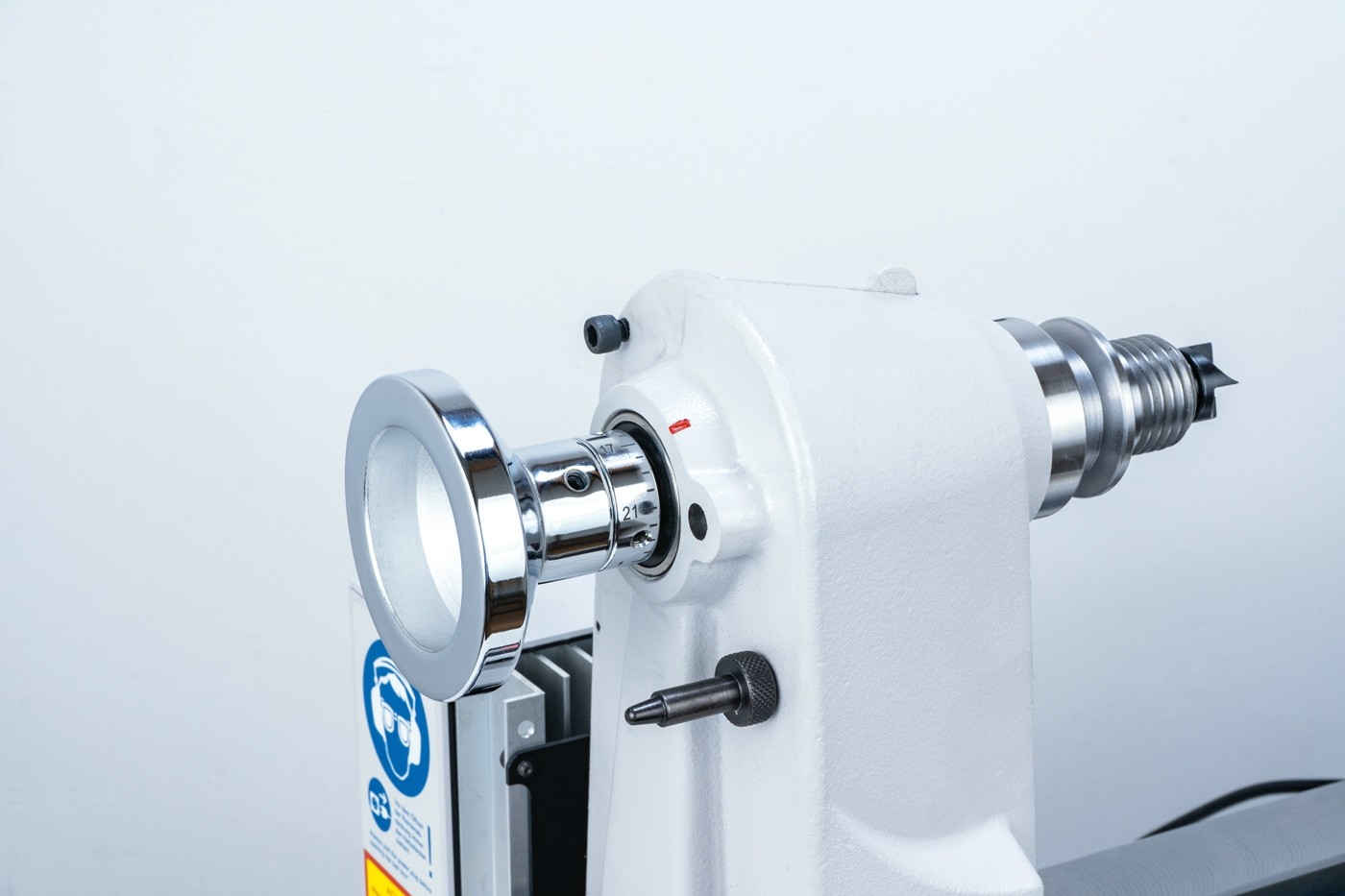

- 24-Schritt-Teileinrichtung
- Vorwärts-/Rückwärtslauf (mit gelber Warnleuchte)
- Handrad am Reitstock mit gelagerter Kurbel
Technische Daten
- Spitzenhöhe ca. 178 mm / Drehdurchmesser 355 mm
- Spitzenweite ca. 400 mm (erweiterbar mit optional erhältlichen Bettverlängerungen)
- 3 Riemenstufen / Geschwindigkeiten stufenlos regulierbar: 80 – 800 / 170 – 1.700 / 350 – 3.700 U/min
- Spindelanschluss M33 x 3,5 (Konus MK2) mit ASR-(Euro-)Ablaufsicherungsnut*

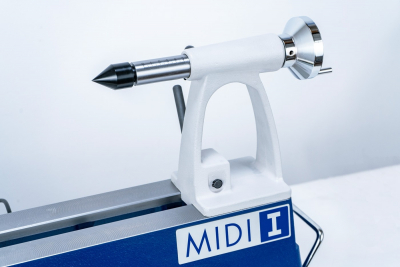

- Reitstock mit Pinole MK2 (50 mm mit Maßskala!)
- Motor 1 PS (230 V) mit Frequenzumrichter
- Gewicht ca. 43 kg
* Mit ASR-(Euro-)Ablaufsicherungsnut!
Diese Drechselmaschine ist mit einer Spindel der neuesten Generation ausgestattet.

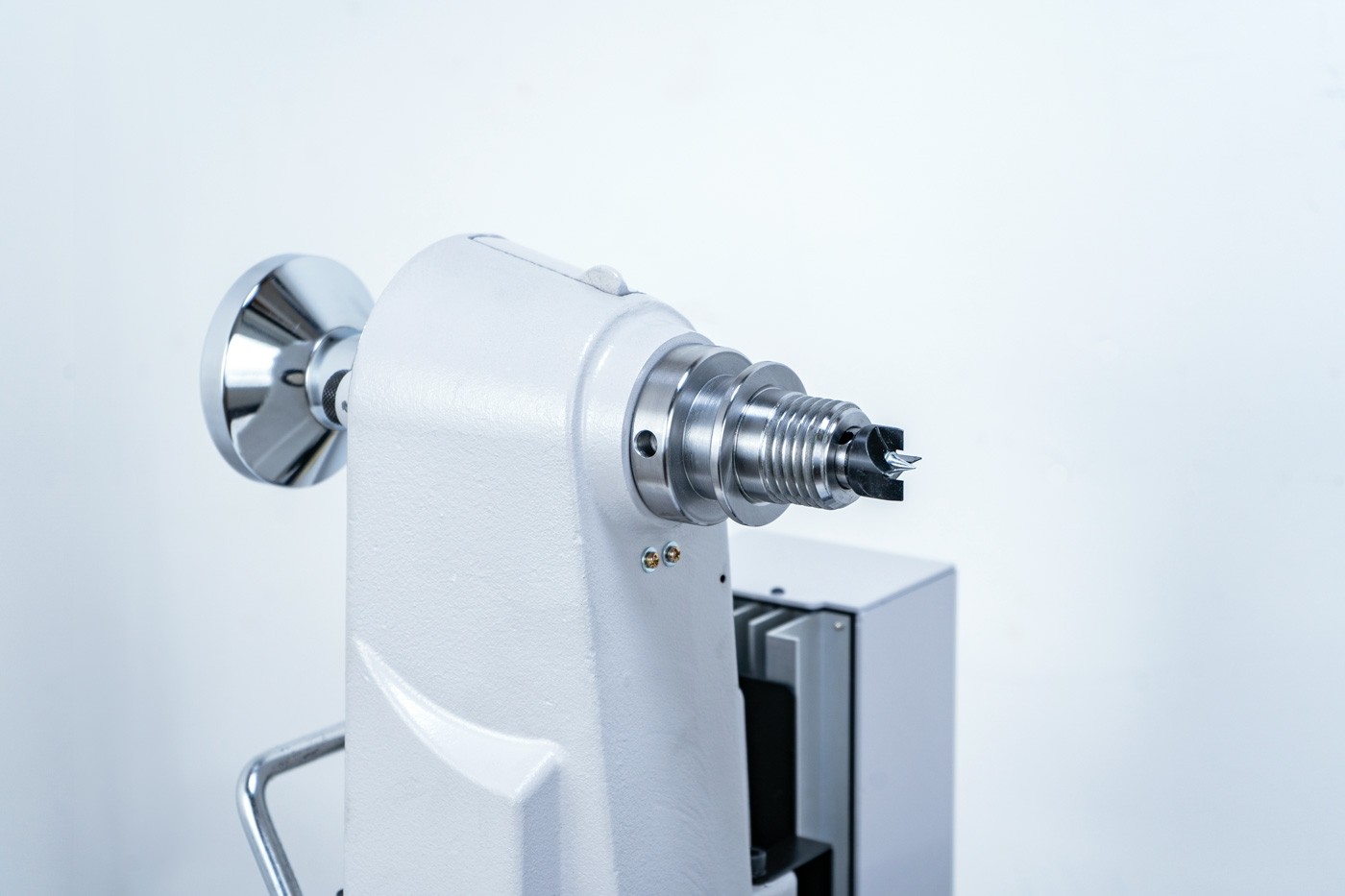

An der Spindel mit M33 x 3,5 Gewindeaufnahme befindet sich eine Nut für das ASR-(Euro-)Ablaufsicherungssystem!
Passendes Zubehör (z.B. Spannfutter und Planscheiben mit einer Ablaufsicherungsnut) kann mittels eines separat erhältlichen Klemmringes auf der Spindel fixiert werden, somit wird das mögliche Ablaufen eines Werkstückes verhindert!
(Erläuterung zum ASR-(Euro-)System: Um auch bei schwereren oder unwuchten Drechselobjekten das Sicherheitsrisiko eines ablaufenden Werkstückes zu verhindern, hat sich das ASR-(Euro-)Ablaufsicherungssystem etabliert. Aus sicherheitstechnischen Gründen verfügen moderne Drechselbänke über eine Motorbremse, die nach dem Abschalten der Maschine das Werkstück bis zum Stillstand abbremst. Da hier Kraft entgegen der Gewinderichtung aufgebaut wird, kann es zum sogenannten „Ablaufen“ der Planscheibe oder des Spannfutters, welches das Werkzeug hält, kommen. Auch wenn die Drechselbank per Umschalter in entgegengesetzte Drehrichtung verwendet wird (z.B. beim Schleifen des Werkstückes), arbeitet die Kraft entgegen der Gewinderichtung der Spindel.
Bisher wurden Drechselzubehöre wie z.B. Spannfutter oder Planscheiben mit Schrauben an der Spindel der Drechselbank fixiert. Diese Fixierschrauben können das Spindelgewinde beschädigen, da sie gegen die Spindel drücken. Beim ASR-(Euro-)Ablaufsicherungssystem funktioniert die Sicherung mit einem separat erhältlichen Klemmring, der die Spindel mit z.B. der Planscheibe mechanisch verbindet und somit Beschädigungen verhindert.)
Lieferumfang
Inklusive:
- Vierzackmitnehmer MK2
- Mitlaufkörner MK2
- Messerauflage 150 mm (Zapfen 25,4 mm)
- Planscheibe Stahl mit 95 mm Durchmesser
- Tragegriffe für einfachen Transport

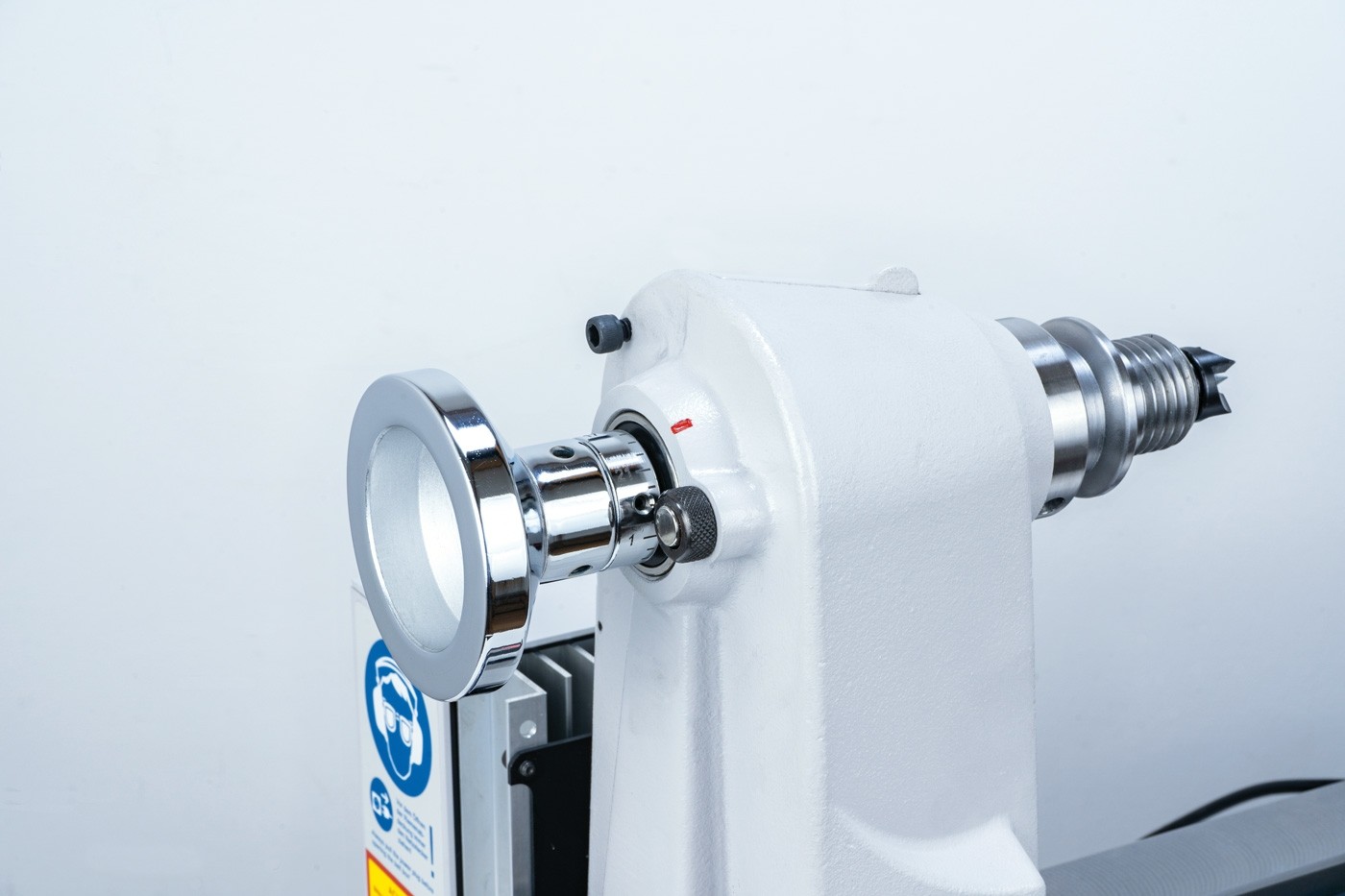

- Spindelstock mit Handrad

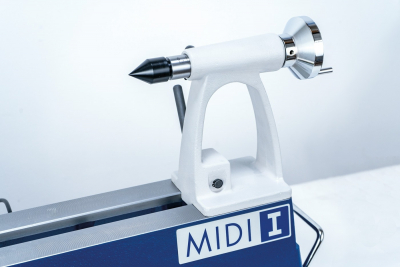

- Reitstock mit Handrad (gelagerte Kurbel)
- Bedienbox magnetisch mit LED-Starttaster
Verfügbares Zubehör:
- Bettverlängerung 600 mm (Art. DDBV600)
- Bettverlängerung 280 mm (Art. DDBV280)
- Maschinenuntersatz (Art. DD1417ST)
- Handrad GROSS / D = 125 mm (Art. DDMIDI-405)
- Ablaufsicherungsring ASR (EURO) (Art. DDKS22-FPS)
