Der Anbausatz HWK wird mit einer Oberfräsenhalterung (Euro 43 mm Aufnahme) geliefert, optional kann auch eine Winkelschleifer-Halterung nachgerüstet werden.

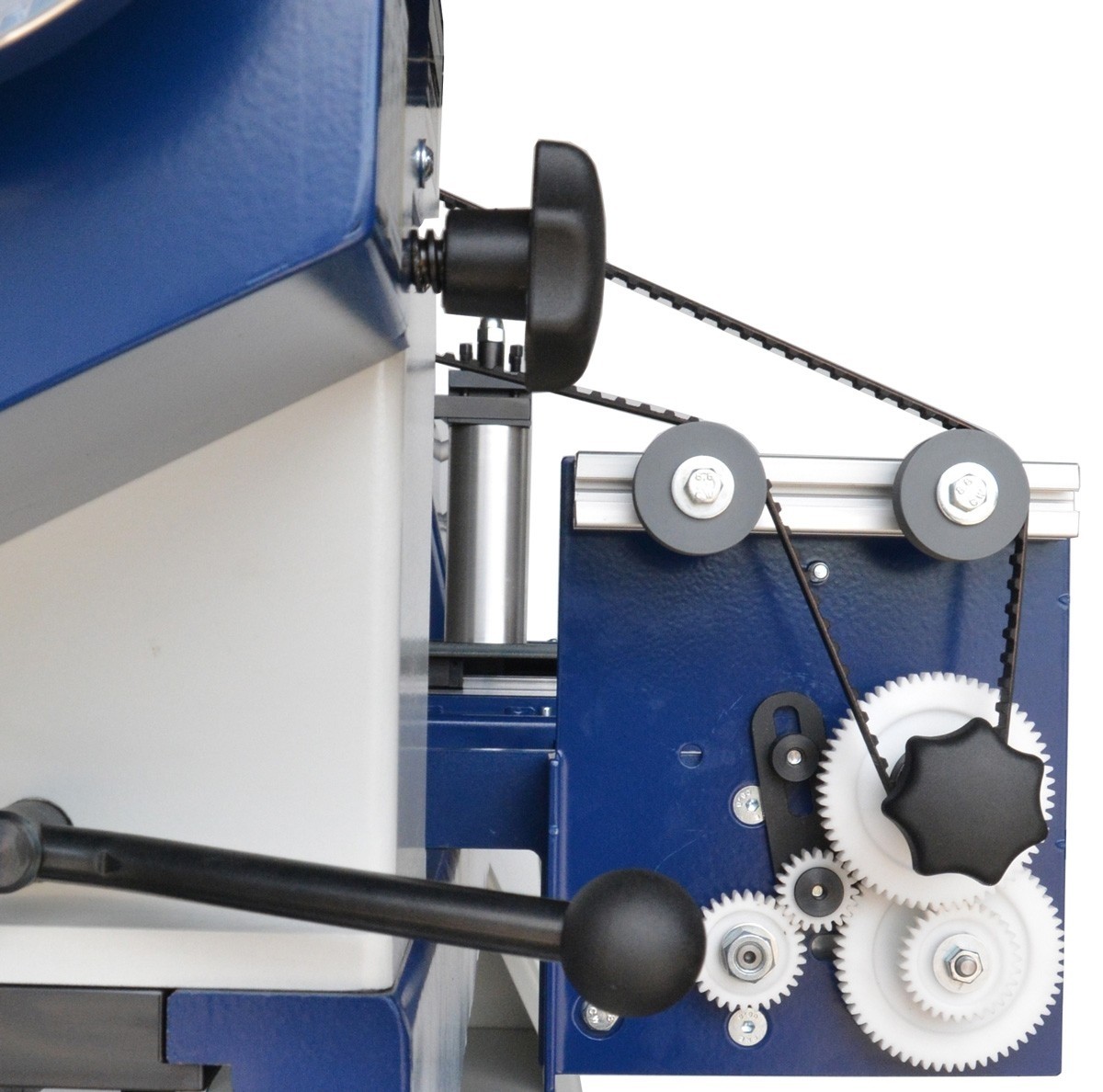

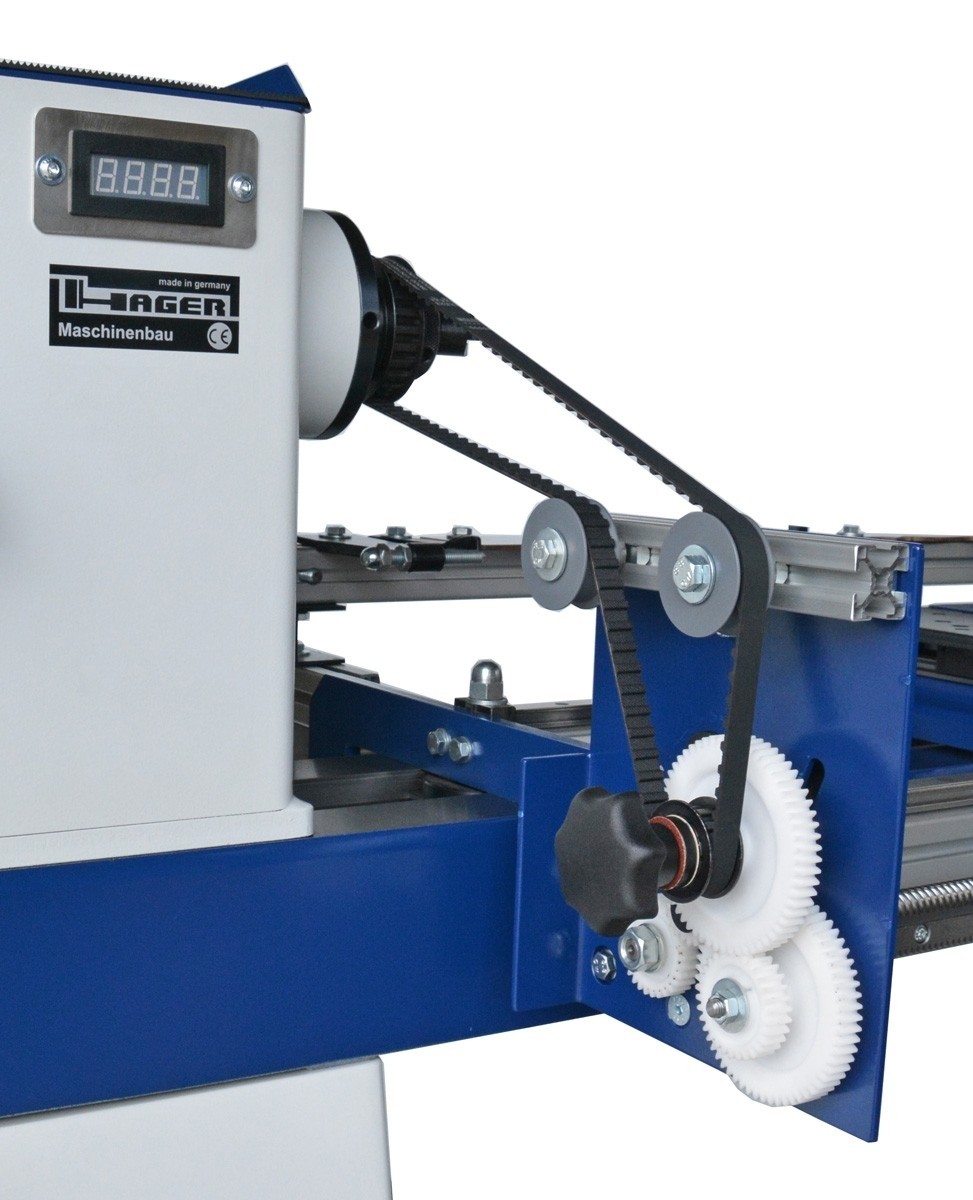

Der Vortrieb wird mittels getriebeuntersetzen Handradantrieb auf einer spielfreien Zahnstange ermöglicht. Die synchrone Übertragung auf die Haupt-Spindel erfolgt mittels einer hochwertigen Kugelumlaufführung, einer Zahnrad-Übersetzung und einem vorgespannten Riemen. Durch diese hochwertige Bauweise wird eine spielfreie und gleichzeitig leichtgängige Übertragung zwischen Werkstück und Fräser-Halterung ermöglicht.
Beim Winden und Kannelieren erfolgt die Bearbeitung durch eine Oberfräse. Da beim Winden die Bearbeitung in mehreren Arbeitstiefen erfolgt, muss die Verbindung von Werkstück zu Fräser absolut spielfrei sein. Alle Bedienungsmöglichkeiten sind einfach zu erreichen und in Sekundenschnelle umzustellen. Zum exakten Teilen für mehrgängige Fräsungen wird eine Teileinrichtung benötigt.
Technische Daten:
Steigungen: 10 / 20 / 40 / 80 / 160 mm
Links- /Rechtsdrall über Zusatzrad
Oberschlitten auskuppelbar zum Abtasten
Oberschlitten feineinstellbar mit Sterngriff
Riemenspäneschutz
magnetische Abdeckung
Oberfräshalterung mit Eurobund 43mm
Stahlrändelmutter mit Innengewinde M33 DIN 800

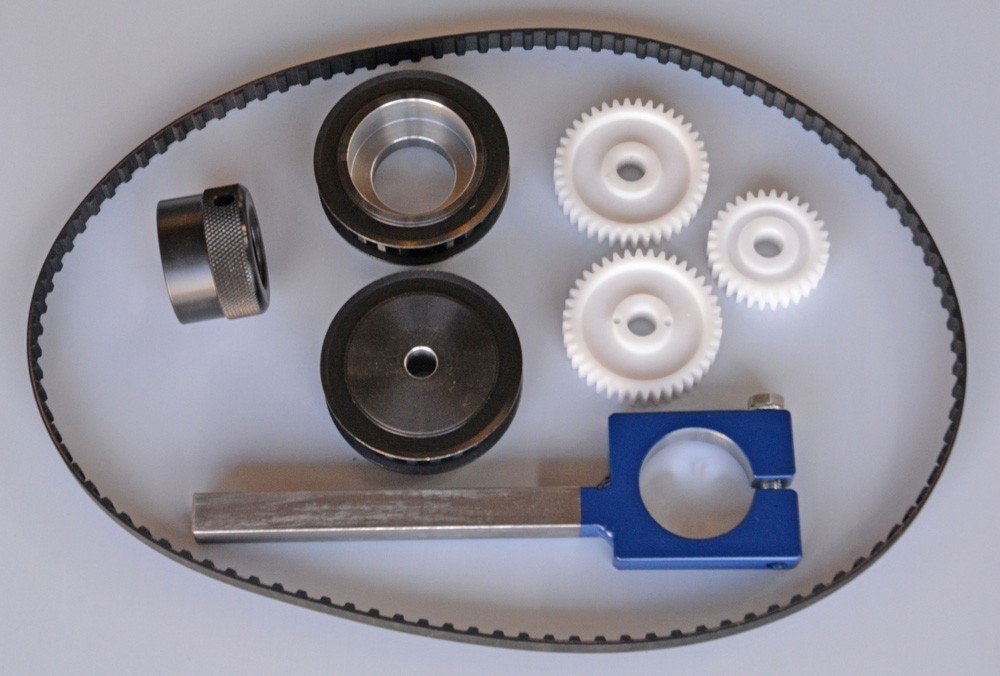

Lieferumfang:
Kugelrollspindel mit Mutter
Kugelrollspindelabdichtung mit Deckel u. Schrauben
Stahlzahnscheibe 24er mit Bohrung 34/50 mm
Stahlzahnscheibe 24er mit Bohrung 12 mm
Stahlzahnscheibe 12er mit Bohrung 12 mm
HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm
HPVC-Zahnräder Z30, Z40, Z60 mit Bohrung 12 mm Verbindungslöcher
