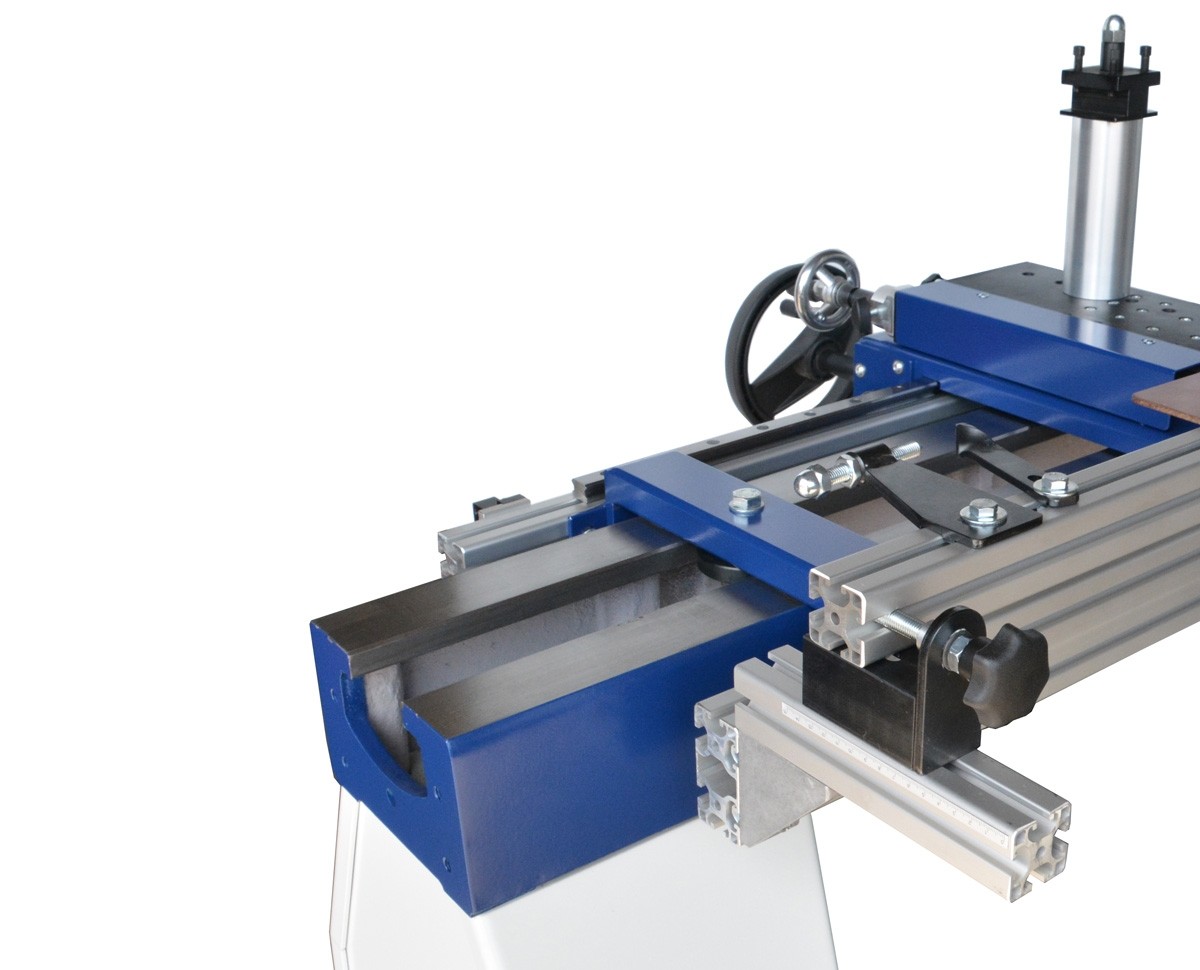

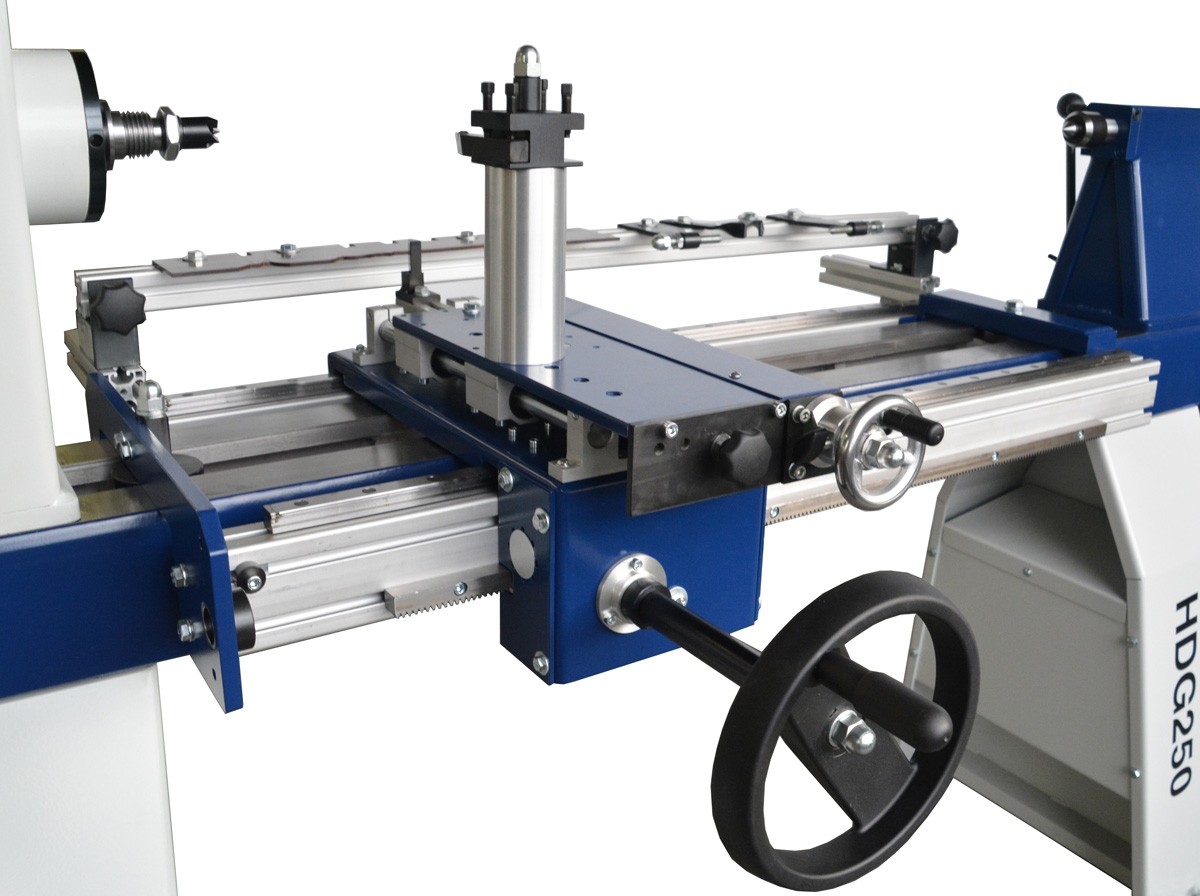

HAGER Kopierwerk HLK800 (für HAGER Fabrikate) DH22800

In der Grundausstattung können mit dem HAGER Kopierwerk HLK800 bzw. HLK1200 unterschiedliche Formen auf ein Drechselobjekt kopiert werden. Kopiert wird von einer Schablone oder einem Musterstück, welches an der Hinterseite eingespannt wird. Mit dem Anbausatz HWK800, bzw. HWK1200 kann das Kopierwerk zum Winden und Kannelieren nachgerüstet werden.

Das Kopierwerk überzeugt HAGER typisch mit einer sehr soliden und durchdachten Bauart. Bei einer geringen Aufbauhöhe wird eine sehr stabile Konstruktion erreicht.

HLK800 als Kopiervorrichtung:

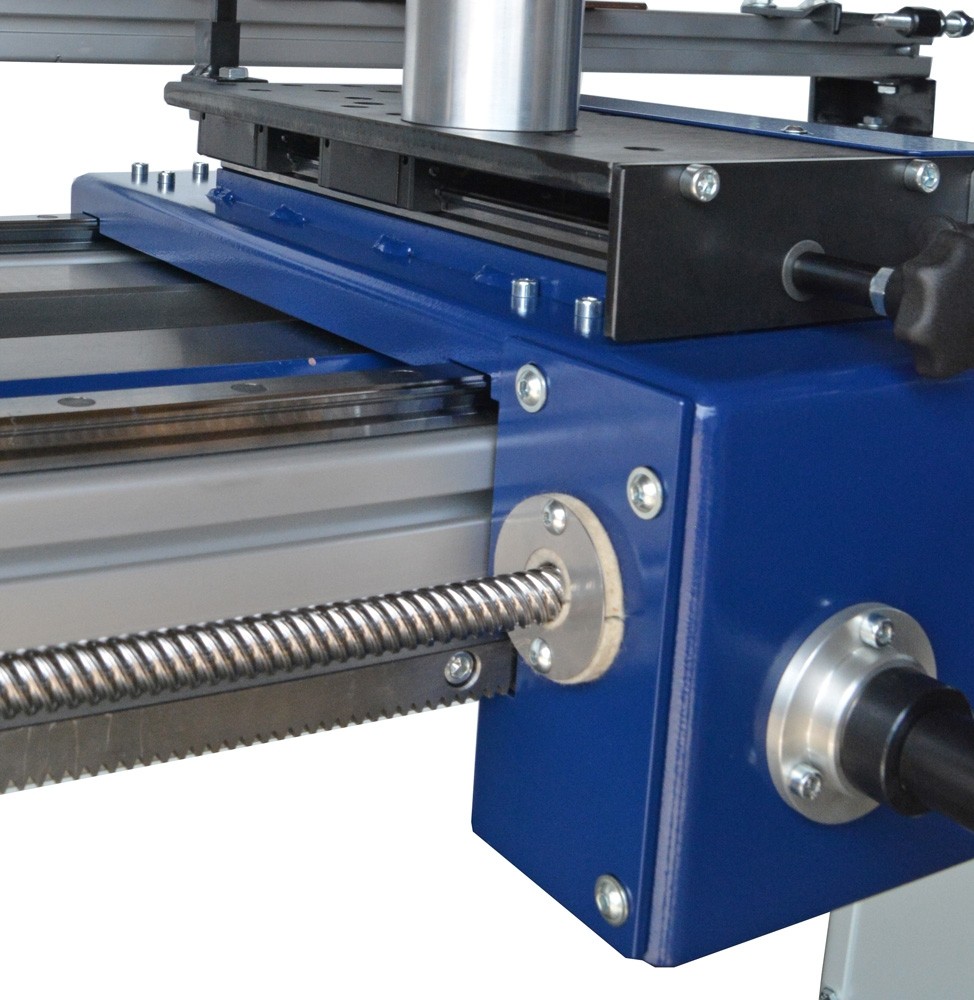

Die Abtastung erfolgt über einen Federzug. Die Bewegung erfolgt auf spielfreien Hochleistungsführungen. Der Antrieb erfolgt mit Handrad über einen untersetzten Zahnstangenantrieb. Bei allen Arbeitsvorgängen ist eine leichtgängige, spielfreie Bewegung von Abtaster und Stahlhalter zu Antriebshandrad ausschlaggebend.

Die Bearbeitung des Werkstücks erfolgt mittels Stahlhalter und Wendeplatte. Es können Stahlhalter bis zu 16 x 16 mm eingespannt werden.


Technische Daten HLK800  - Kopieren:

• Arbeitslänge HLK800 / HLK1200 800 mm / 1200 mm
• Aufbauverlusthöhe 79 mm über Drehbankbett
• rechter Haltearm verschiebbar
• Stahlhalteraufnahme bis Vierkant 16x16 mm
• Tiefenanschlag über Gewindespindel
• verstellbarer Endanschlag beidseitig
• Abtastung von Schablone und Originalteil
• Abmessungen HLK800 (LxBxH) 1.290 mm x 725 mm x 440 mm
• Abmessungen HLK1200 (LxBxH) 1.690 mm x 725 mm x 440 mm
• Gewicht 46 kg (HLK800)

• Lieferumfang HLK800 :

  • Kopierwerk
  • Stahlhalter 16x16mm
  • Hartmetallwendeplatte HW08
  • Schablonenrohling 85x4x1000 mm mit Nuten
